DSC差示扫描量热仪DMA玻璃化转变温度Tg是高分子材料最核心的性能指标之一，直接决定材料的使用温度区间、软硬状态、力学性能和加工工艺。当温度高于Tg时，高分子链段获得运动能力，材料从硬脆的玻璃态转变为柔韧的高弹态；温度低于Tg时，链段冻结，材料保持刚性状态。

DSC是通用、最基础的Tg测试方法，核心检测材料比热容与热流变化。测试过程中，设备同步加热样品与参比样，监测两者的热流差值。

当温度达到Tg区间时，高分子链段从冻结状态开始松弛运动，需要吸收额外热量，材料的比热容发生阶跃式提升。反映在DSC曲线上，会出现一段平稳的基线偏移台阶，这段台阶对应的温度区间，即为材料的玻璃化转变温度。简单来说，DSC捕捉的是玻璃化转变的热力学能量变化。

TMA聚焦材料的热膨胀与尺寸形变特性。测试时，设备以恒定速率升温，同时通过探针对样品施加微小恒定压力，实时记录样品的尺寸、厚度随温度的变化量。

低温玻璃态下，高分子链段紧密堆积，材料热膨胀系数小，尺寸变化平缓；当温度突破Tg时，链段运动能力大幅提升，分子自由体积急剧增加，材料热膨胀系数显著变大，样品尺寸会出现突变式增长。TMA正是通过热膨胀系数的突变拐点判定Tg，捕捉的是玻璃化转变的几何尺寸变化。

DMA是灵敏度最高的Tg测试方法，核心检测材料动态力学性能变化。测试过程中，对样品施加高频周期性的微小振动载荷，同时程序升温，实时采集储能模量（E'）、损耗模量（E''）、损耗因子（tanδ）三个核心力学参数。

玻璃态下，材料刚性强，储能模量高，形变极小；达到Tg时，链段开始自由运动，材料刚度断崖式下降，储能模量暴跌数个数量级，同时内耗达到峰值。DMA通过模量突变、损耗峰峰值判定Tg，捕捉的是玻璃化转变的粘弹性力学松弛变化，也是最贴近材料实际使用工况的转变信号。

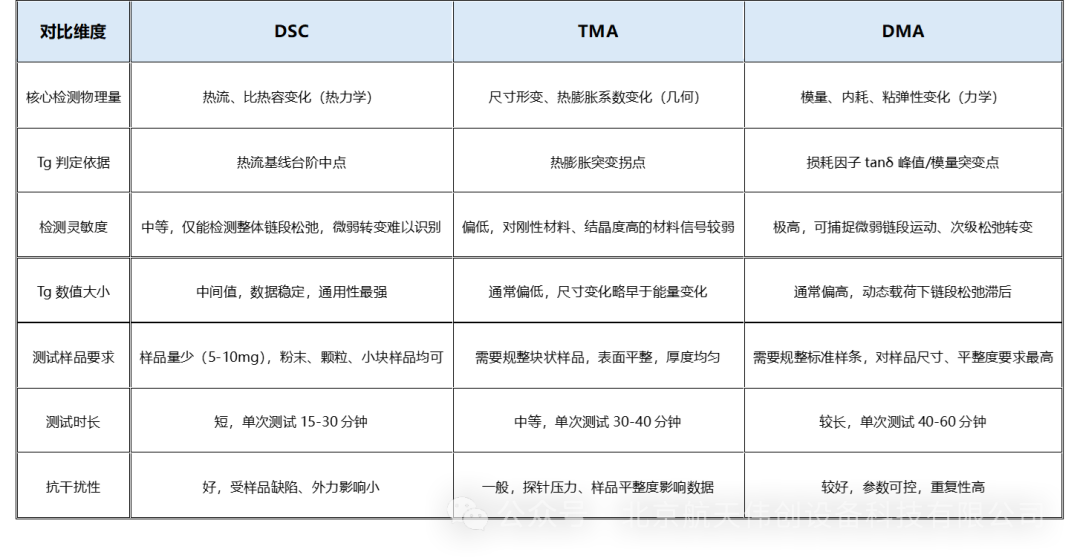

关键性能全一方位对比

适用场景详解

优点：操作简单、测试快速、样品需求量小、数据重复性好，是行业通用的标准检测方法，不仅能测Tg，还可同步检测熔点、结晶度、熔融焓、固化度等多项热性能参数，性价比极一高。

缺点：灵敏度有限，对于高结晶度聚合物、玻纤增强复合材料、改性共混材料，玻璃化转变信号微弱，台阶不明显，难以精准判定Tg；无法反映材料力学状态的变化。

适用场景：纯非晶、低结晶度聚合物的常规Tg检测；材料配方筛选、批次质量管控；同步测试结晶、熔融、固化等热性能指标；国标、行标常规检测申报。

优点：贴合材料实际尺寸使用场景，可直观反映温度变化对材料尺寸、膨胀率的影响，设备操作简单，数据直观，适合评估材料高低温尺寸稳定性。

缺点：灵敏度最一低，刚性材料、高结晶材料的热膨胀变化极小，Tg信号极易被噪声掩盖；仅能反映尺寸变化，无法体现材料力学、热力学特性。

适用场景：需要评估材料高低温尺寸稳定性、热膨胀系数的场景；薄膜、板材、密封垫片等对尺寸精度要求高的材料；辅助验证Tg，补充尺寸维度性能数据。

优点：三者中灵敏度最高，可精准捕捉微弱的玻璃化转变，甚至能识别高分子次级松弛转变；可同时输出模量、内耗等力学参数，完整反映材料从玻璃态到高弹态的力学演变过程，贴合材料实际受力使用工况。对于高结晶、玻纤增强、填充改性、共混复合等复杂材料，Tg检测精度远超DSC和TMA。

缺点：设备昂贵、测试成本高、样品制备要求严苛、测试耗时久；测试频率、振幅等参数会直接影响Tg数值，数据通用性不如DSC。

适用场景：高一端复合材料、改性塑料、橡胶、涂层的精准Tg检测；研究材料粘弹性、耐温力学性能；分析材料老化、退火、改性前后的细微一性能差异；航空、汽车、电子高一端材料性能验证。

测试结果差异核心原因

TMA检测的尺寸膨胀最先发生，因此Tg数值最一低；DSC检测的整体能量转变居中，数据最一通用；DMA动态振动载荷下，链段松弛存在滞后效应，需要更高温度才能完成转变，因此Tg数值最高。

DMA灵敏度＞DSC＞TMA，微弱的链段运动只有DMA可以捕捉，这也是复杂材料三种方法数据差距更大的核心原因。

DSC主要受升温速率影响；TMA受探针压力、样品平整度影响；DMA受振动频率、振幅、夹具类型影响最大，参数微调都会改变Tg数值。

一句话总结
